msg9100智能型高精度压力变送器
所属分类：星力平台的产品中心
关键词： msg9100智能型高精度压力变送器
产品特点
采用进口超稳型硅压阻传感器，0.05%高精度，20:1宽量程比，高稳定、高可靠性，带hart通讯功能，具有本质安全、隔爆型，多种过程连接标准，良好的温度特性。
工作原理
利用半导体平面工艺技术再硅片制作成电阻桥路。介质压力使金属隔膜片产生偏移，通过中介液将压力传递至电阻桥路。电阻桥路受到压力，将会输出与压力信号成线性关系的压力信号，并被电子部件进一步处理，转换为标准信号输出。
|
技术参数 |
·测量范围 |
相对压力 最小测量范围 （0～100）kpa；最大测量范围 （0～4）mpa |
|
|
|
绝对压力 最小测量范围（0～100）kpa；最大测量范围 （0～4）mpa |
|
|
|
负相对压力 最小测量范围（-50～50）kpa；最大测量范围 （-0.1～3.5）mpa |
|
|
·测量精度 |
综合误差（包括线性度、重复性、迟滞）优于0.05%， |
|
|
|
2:1~20:1量程比：（0.05% 0.01%×td）%设定量程fs |
|
|
·长期稳定性 |
每年优于0.05%f.s |
|
|
·允许介质温度 |
（-40～120）℃ |
|
|
·允许环境温度 |
（-20～80）℃ |
|
|
·允许储存温度 |
（-30～70）℃ |
|
|
·温度影响 |
全温程影响≤±0.5%fs（补偿温度（0～50）℃） 相对于25℃ |
|
|
·阻尼 |
0~40s连续可调 |
|
|
·抗震动 |
峰振幅0.07mm 频率（10～60）hz |
|
|
·抗冲击 |
50g 11mesc |
|
|
·电磁兼容特性 |
符合iec801标准 |
|
|
·传感器允许过压 |
标准量程3倍压力 |
|
|
·信号输出 |
4-20ma 线性输出 二线制 带hart通讯协议 |
|
|
·启动时间 |
3s 无需预热 |
|
|
·与介质接触部分材料 |
过程连接件：不锈钢316 |
|
|
|
传感器膜片：不锈钢316 |
|
|
·与介质非接触部分材料 |
外壳： 压铸铝带环氧树脂涂层 |
|
|
|
|
|
|
·现场显示 |
五位数字式液晶显示器 |
|
|
·电气连接 |
m4的螺钉接线端子 |
|
|
·供电电源 |
标准型：（12~36）v dc |
|
|
|
本安型、隔爆型：（12~30）v dc |
|
|
·过程连接 |
外螺纹m20*1.5； g1/2； 或约定的特殊要求 |
|
|
·过程连接材质 |
不锈钢304/316l |
|
|
·防护等级 |
ip66 |
|
|
·防爆等级 |
防爆型 ex d ⅱc t6 gb ，本安型 ex ia ⅱc t6 gb |
|
|
·允许环境湿度 |
100%rh |

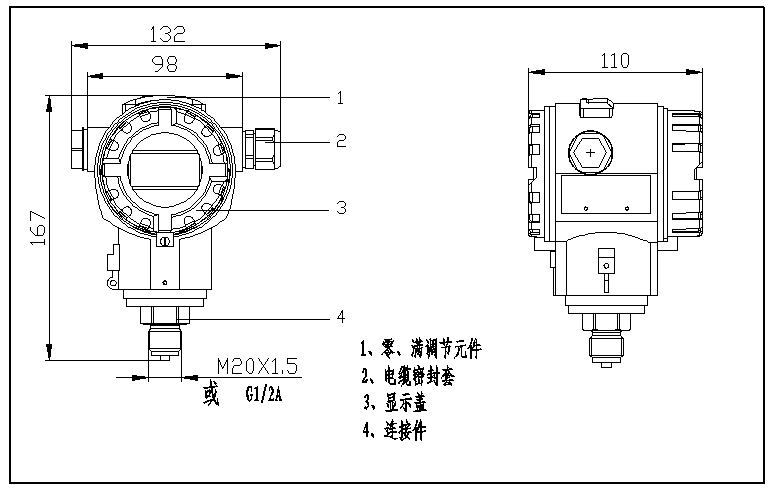

外形结构

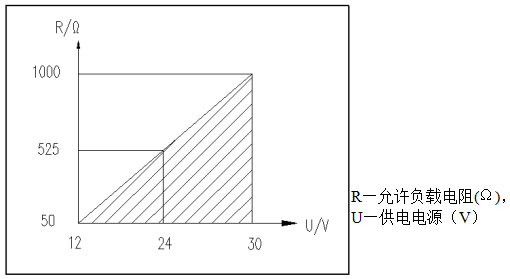

负载特性

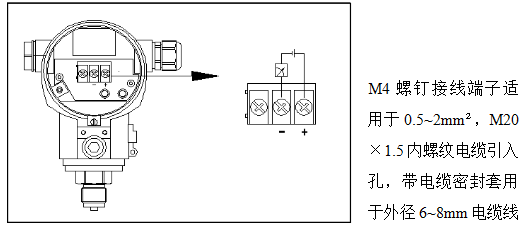

电气连接

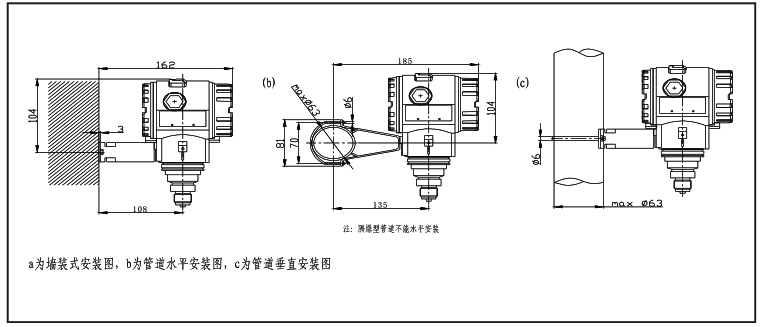

仪表安装

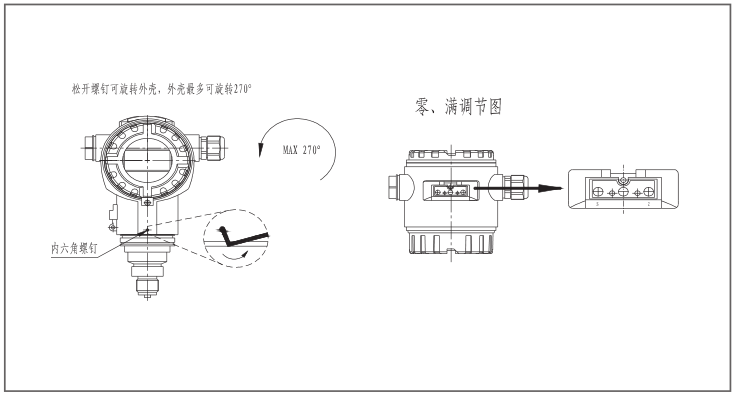

现场调节
客户可根据现场安装要求，通过调节紧固机构调整压铸铝外壳的水平视角的方向，使之仪表更方便现场观测和安装（见上左图）
仪表外壳顶部设计有零点和满量程调节机构（见上右图）选用模拟型电子部件时，则通过置于调节机构内两个电位器实现现场调节。选用智能型电子部件时，则通过置于调节机构内的两个非接触式次敏开关实现现场调节。

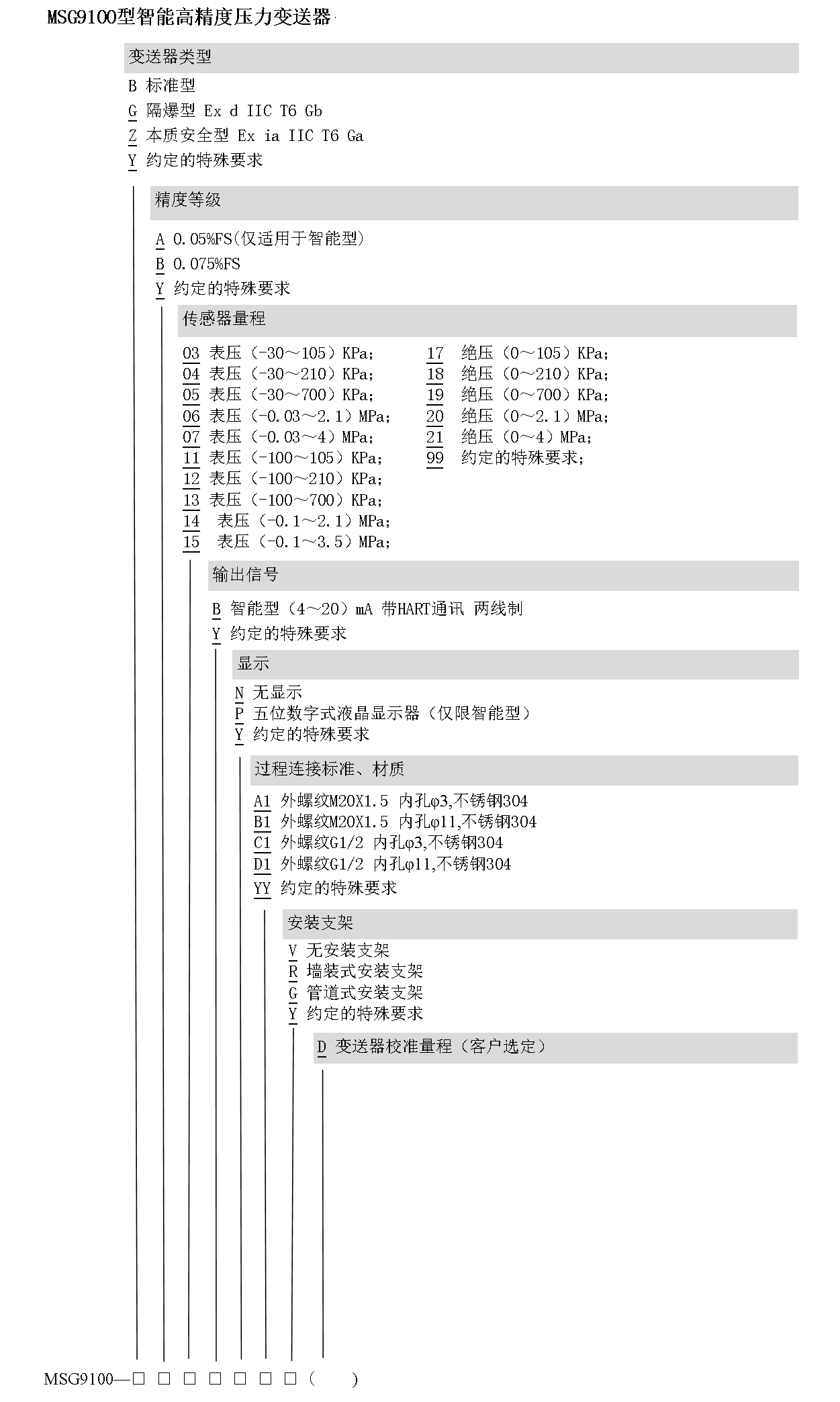

订货选型表
