pmc535、536型压力变送器
所属分类：星力平台的产品中心
关键词： pmc535、536型压力变送器
产品特点
采用进口干式陶瓷电容传感器。良好的温度特性和长期稳定性。获得高可靠性和高测量精度。
在pmc133标准型压力变送器基础上，加装充油焊接密封隔离膜片结构。避免介质直接接触压力变送器的测量膜片及密封材料，为特殊条件的压力测量提供可靠的途径。
充油焊接密封隔离装置，具有多种不同过程连接结构形式及可采用多种材料制作，特别适用高温、低温、强腐蚀、高粘度以及结晶状介质；适用于洁净场合及爆炸危险场合。具有负表压测量。
工作原理
如图所示：被测介质压力作用于充油密封隔离膜片，通过中介液将过程压力作用于传感器。
1、隔膜膜内的中介液
2、将压力传导至陶瓷测量膜片
3、电容极片微弱偏移，产生变化电容量
4、联在一起的电路将电容变化量转换为电信号输出
| 技术参数 | ·测量范围 | 相对压力：最大测量范围：0~20mpa； 最小测量范围：0~20kpa |
| pmc535 | 负相对压力：最大测量范围：-0.1mpa~7mpa；最小测量范围：-5kpa~5kpa | |
| 绝对压力：最大测量范围：0~20mpa；最小测量范围：0~20kpa | ||
| ·测量范围 | 相对压力：最大测量范围：0~7mpa； 最小测量范围：0~20kpa | |
| pmc536 | 负相对压力：最大测量范围：-0.1mpa~7mpa；最小测量范围：-5kpa~5kpa | |
| 绝对压力：最大测量范围：0~20mpa；最小测量范围：0~20kpa | ||
| ·测量精度 | 综合误差（包括线性度、重复性、迟滞）：±0.2%fs或±0.5%fs | |
| ·长期稳定性 | 每年优于0.1%f.s | |
| ·允许环境温度 | （-40～80）℃ | |
| ·允许储存温度 | （-40～120）℃ | |
| ·环境影响 | （不含充油隔离膜片温度系数） -20℃~ 80℃ ±0.15%/10k | |
| -20℃~-40℃ ±0.25%/10k；-80℃~ 120℃ ±0.25%/10k | ||
| ·结构和材料 | （不含充油隔离膜片结构） | |
| 外壳：塑料[聚甲醛pom]或压铸铝 | ||
| 尺寸：约70×70×130mm | ||
| 防护等级：ip65[din40050] | ||
| 重量：0.6kg至0.8kg | ||
| 密封件 | （不含充油隔离膜片结构）氟橡胶、氟硅胶、epdm、ptfe、kalrez |

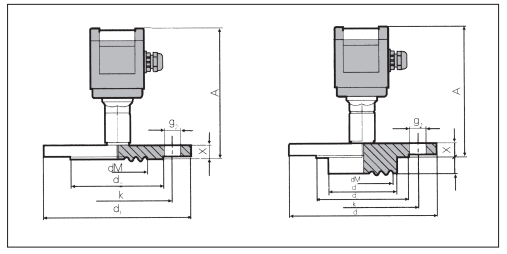

外型结构（pmc535型）

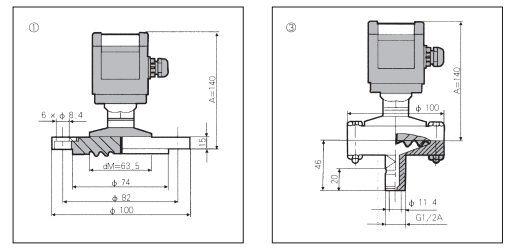

外型结构（pmc536型）

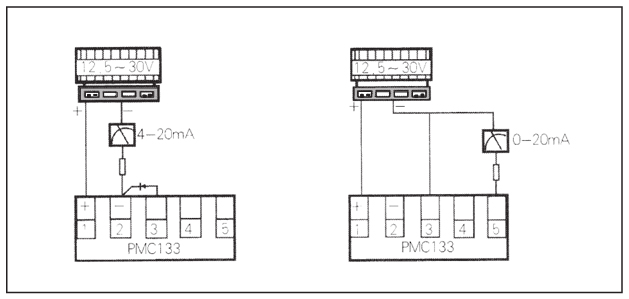

电气连接
接线端子：m3螺钉，电缆：内螺纹m20*1.5，电缆密封套：外螺纹m20*1.5
连锁二极管的作用是保证不切断信号线路的工作状态下测量仪表的输出电流。
带现场显示变送器的接线端子置于现场显示器后端，显示器通过金属插孔及
软线与变送器连接，用户接线时，请将显示器连同塑料托架一并轻手用力拔起
[注意：不要用力过猛，以免拔断连接软线]，即可露出接线端子。
[详见零点、量程调节之图]

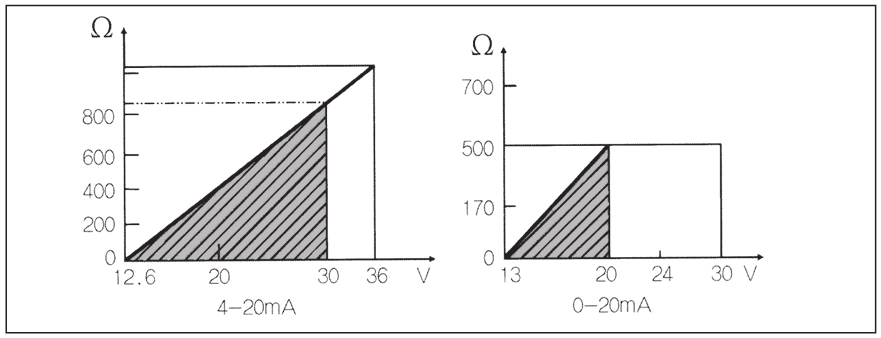

负载特性
模拟输出型馈电电压为13v至30v[去掉连锁二级管，允许12.5至30v电压]。
最大负载电阻取决于仪表馈电电压。

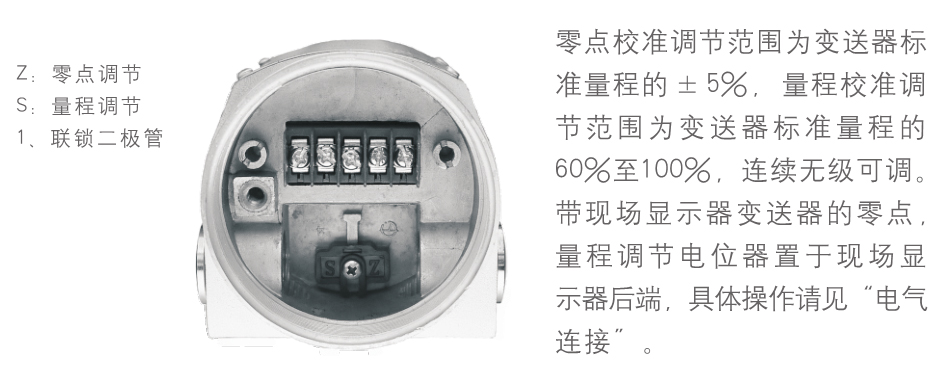

零点、量程调节

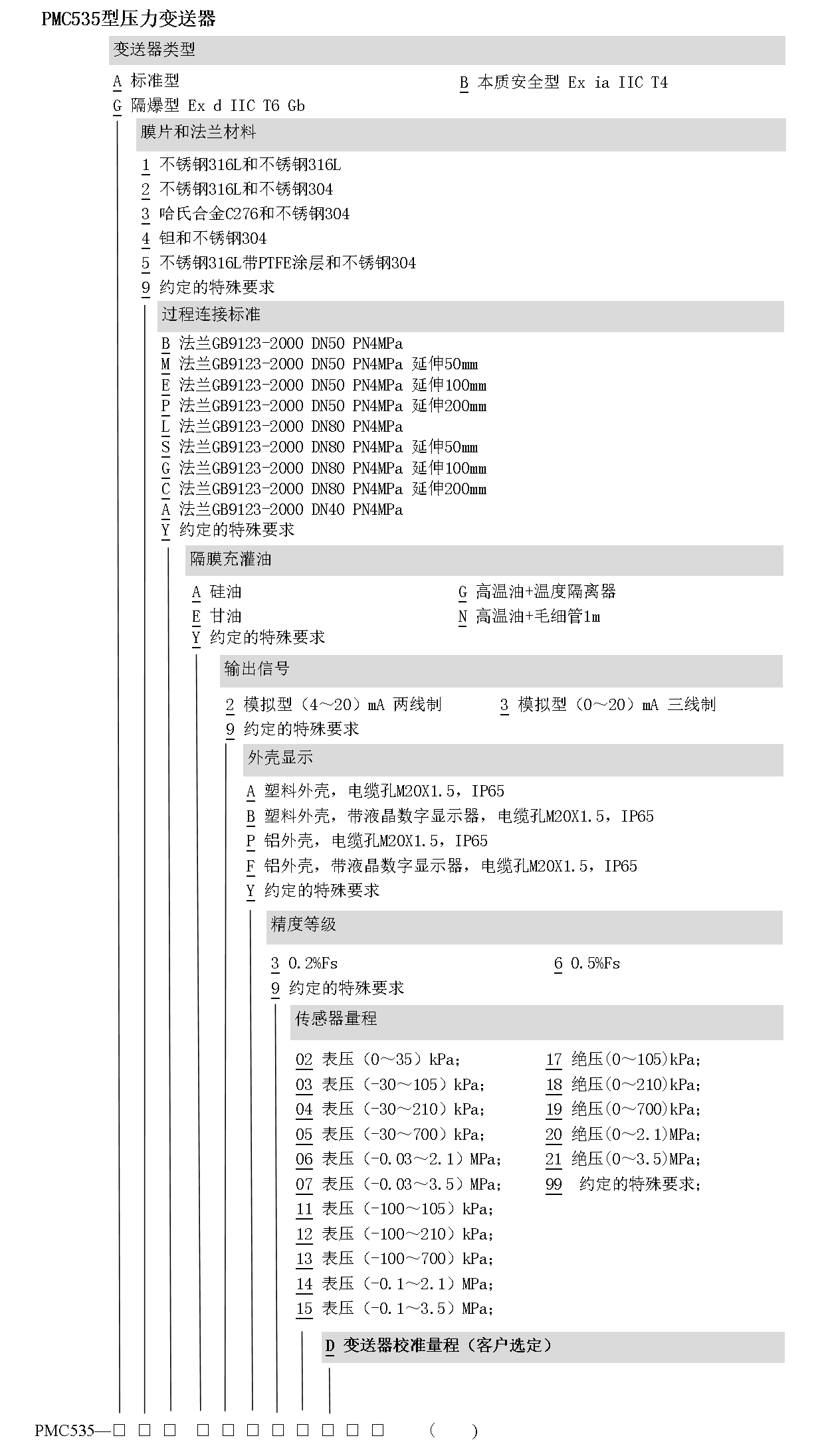

订货选型表
