pmc73/pmc73f型压力变送器

pmc73/pmc73f型压力变送器

所属分类:星力平台的产品中心

关键词: pmc73/pmc73f型压力变送器

产品特点

采用扩散硅传感器,0.075%高精度,20:1宽量程比,高稳定、高可靠性,带hart通讯功能,具有本质安全、隔爆型、选配隔离膜片结构,多种过程连接标准,适用微压、高温高压、低温和腐蚀条件的压力测量。


工作原理

利用半导体平面工艺技术再硅片制作成电阻桥路。介质压力使金属隔膜片产生偏移,通过中介液将压力传递至电阻桥路。电阻桥路受到压力,将会输出与压力信号成线性关系的压力信号,并被电子部件进一步处理,转换为标准信号输出。


技术参数

·测量范围

相对压力   最小测量范围 (0~400)pa;最大测量范围 (0~35)mpa





绝对压力   最小测量范围(0~1.75)kpa;最大测量范围 (0~35)mpa





负相对压力 最小测量范围(-500~500)pa;最大测量范围 (-0.1~3.5)mpa



·测量精度

综合误差(包括线性度、重复性、迟滞)优于0.1%,特殊要求可定0.075





1:1~10:1量程比0.1%设定量程,





10:1~20:1量程比:(0.05% 0.01%×td)%设定量程



·长期稳定性

每年优于0.15%f.s;五年优于0.2%f.s



·允许介质温度

(-40~120)℃



·允许环境温度

(-40~85)℃



·允许储存温度

(-40~85)℃



·温度影响

相对于25℃≤±0.4%标准量程



·阻尼

0~40s连续可调



·抗震动

2g  1000hz   ±0.05%g



·抗冲击

50g  11mesc



·电磁兼容特性

符合iec801标准



·传感器允许过压

标准量程3倍压力



·信号输出

4-20ma 线性输出  二线制 带hart通讯协议





零点最小报警电流范围:3.8ma





满度最大报警电流范围:21ma



·启动时间

3s 无需预热



·与介质接触部分材料

过程连接件:不锈钢316, 哈氏合金c





传感器膜片:不锈钢316, 哈氏合金c



·与介质非接触部分材料

外壳: 压铸铝带环氧树脂涂层





传感器充灌液  硅油 厌氧油



·现场显示

液晶3 1/2精度数字式显示器 液晶模拟条状显示器



·防护等级

ip66



·重量

约1kg



·防爆等级

防爆型 ex d ⅱc t5 ,本安型   ex ia ⅱc t5



·允许环境湿度

100%rh

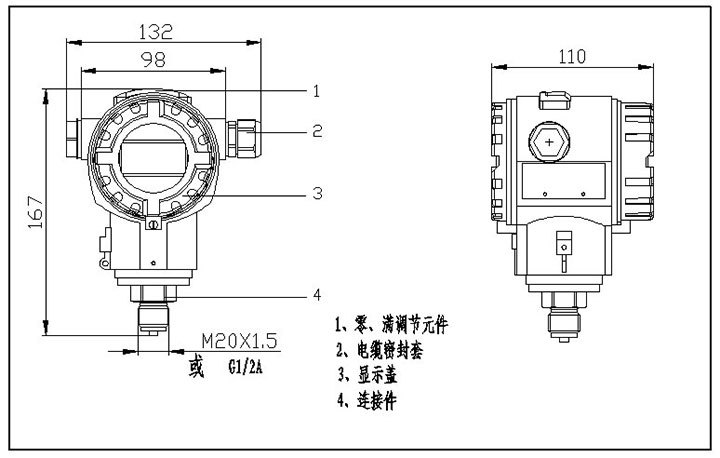

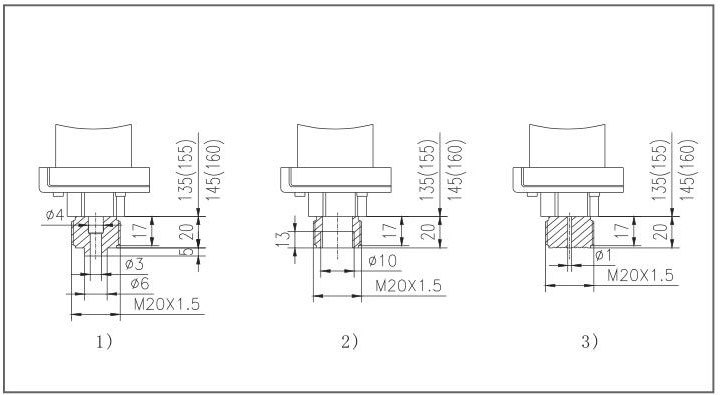

外型结构

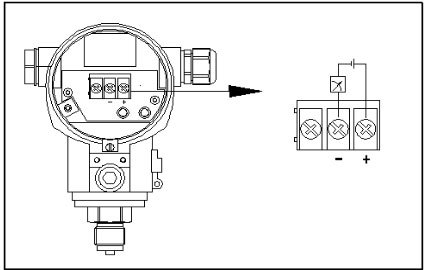

电气连接

m4螺钉接线端子适用于0.5~2mm²,m20×1.5内螺纹电缆引入孔,带电缆密封套用于外径6~8mm电缆线

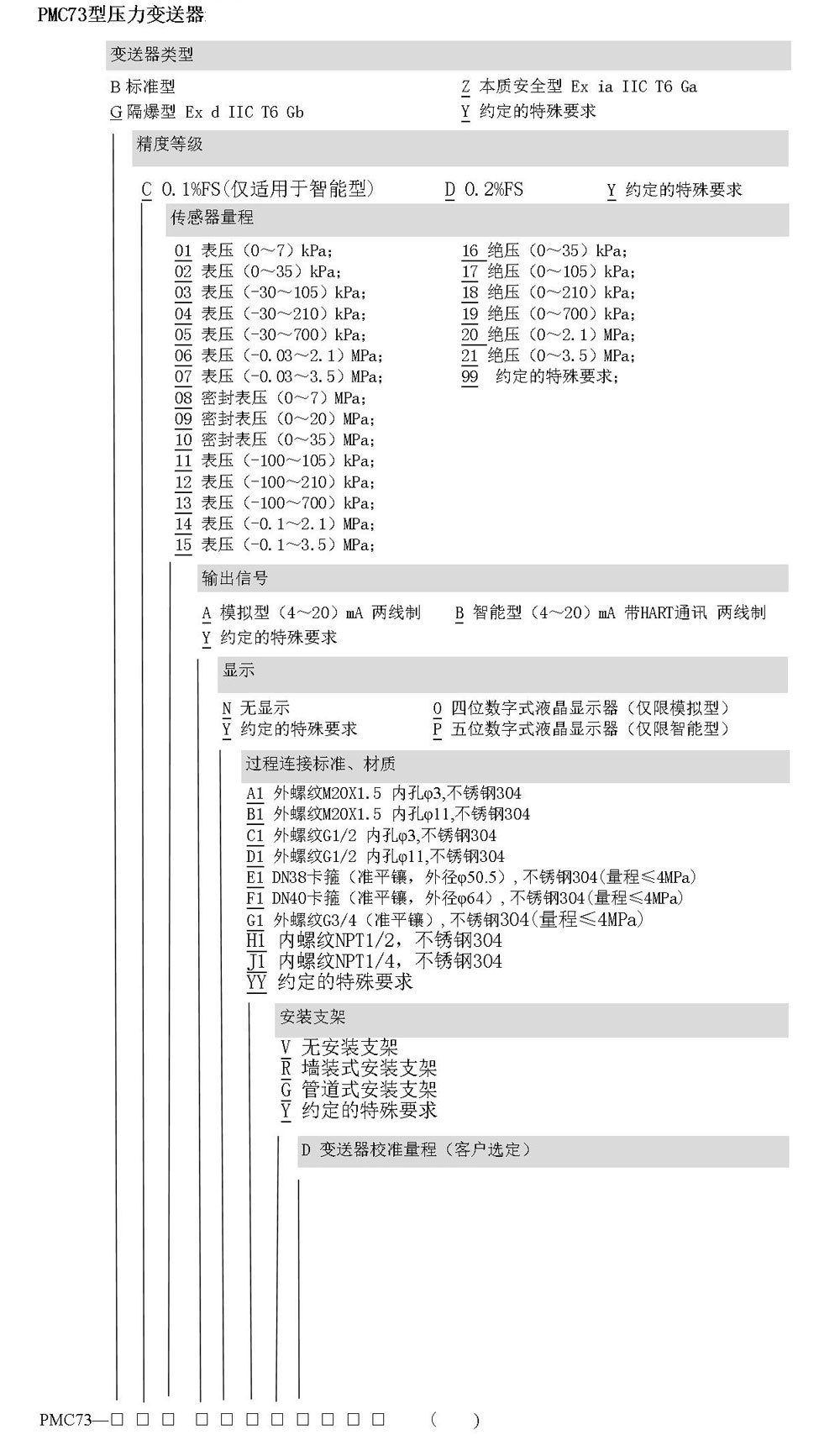

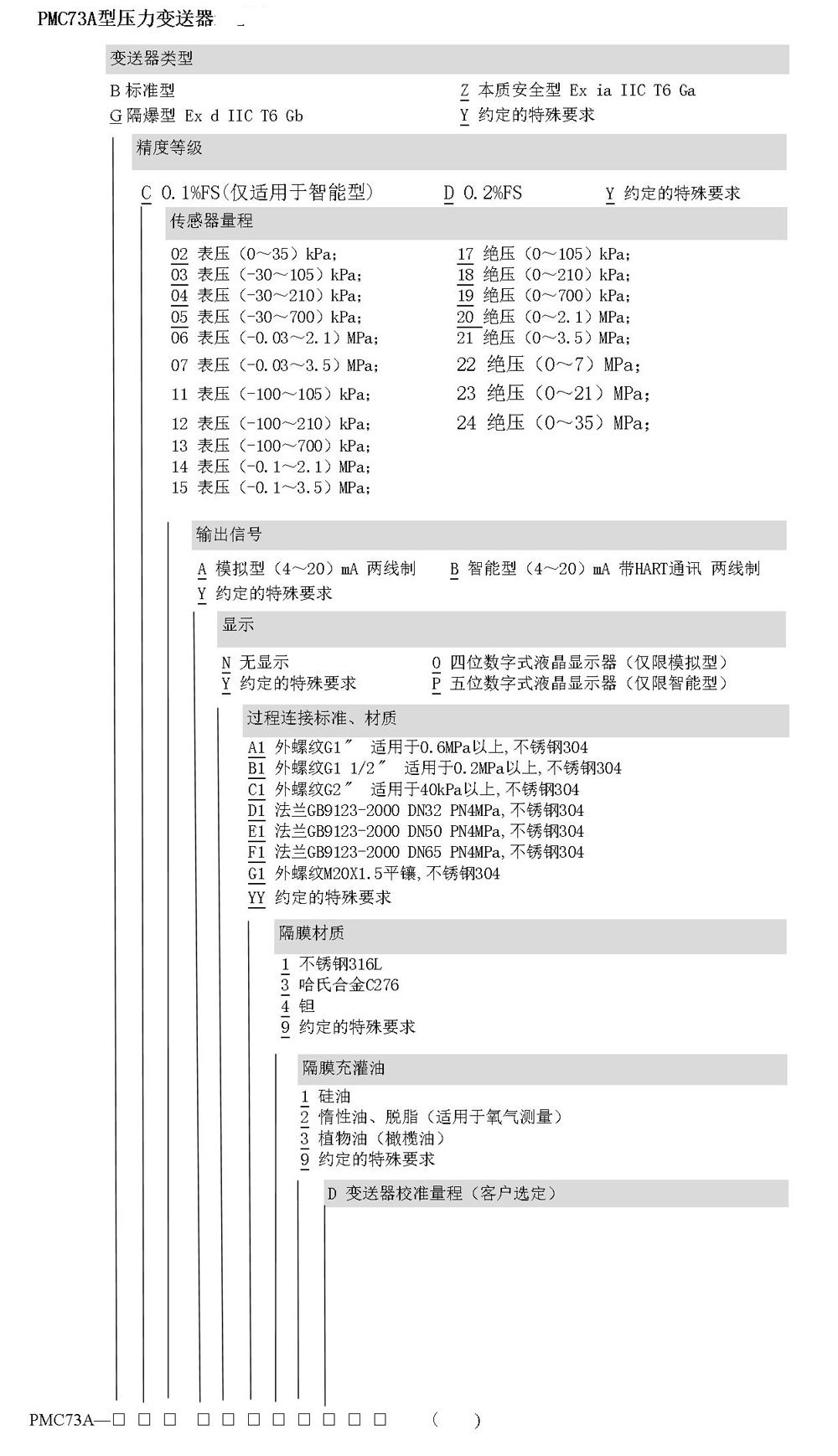

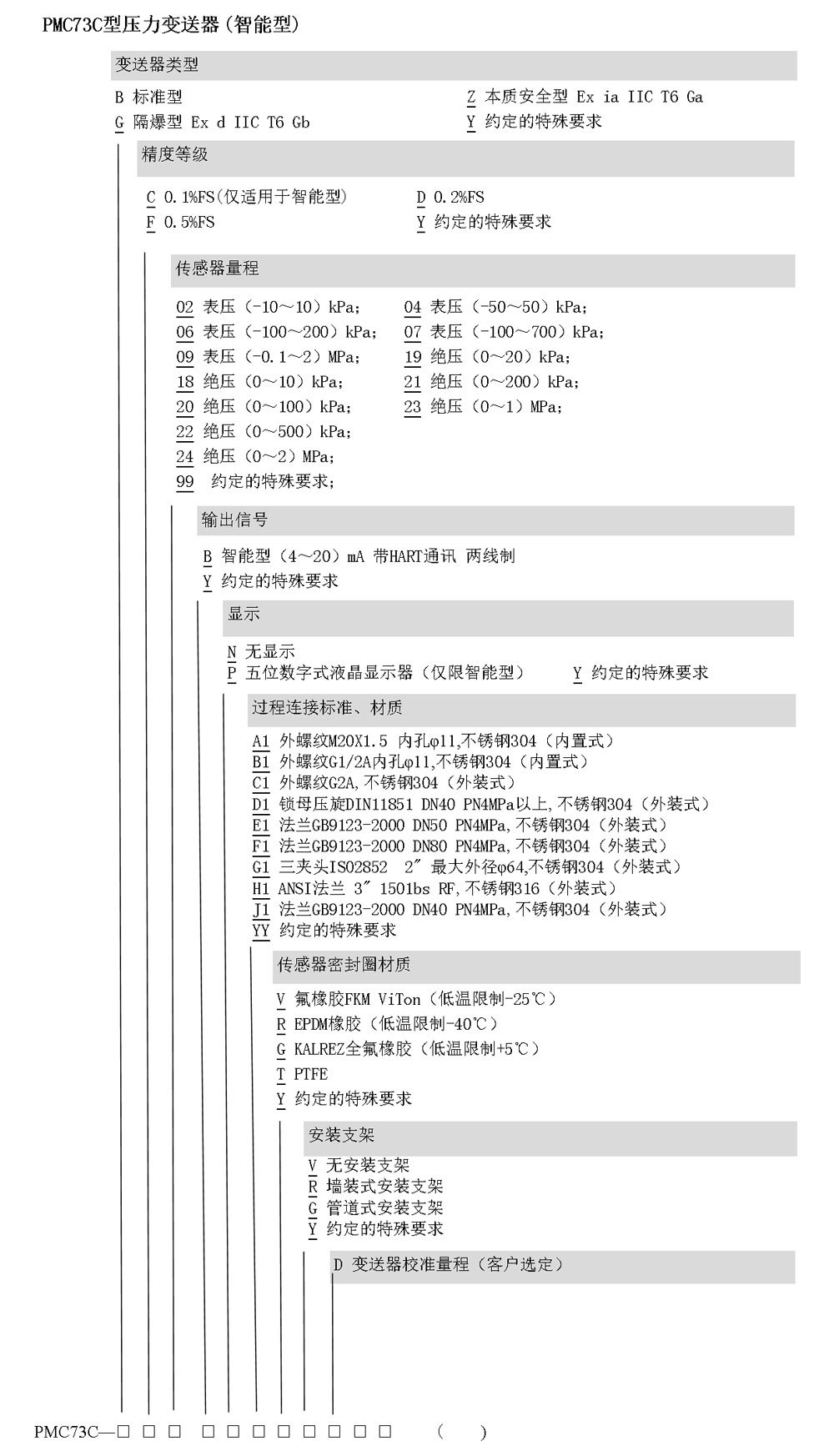

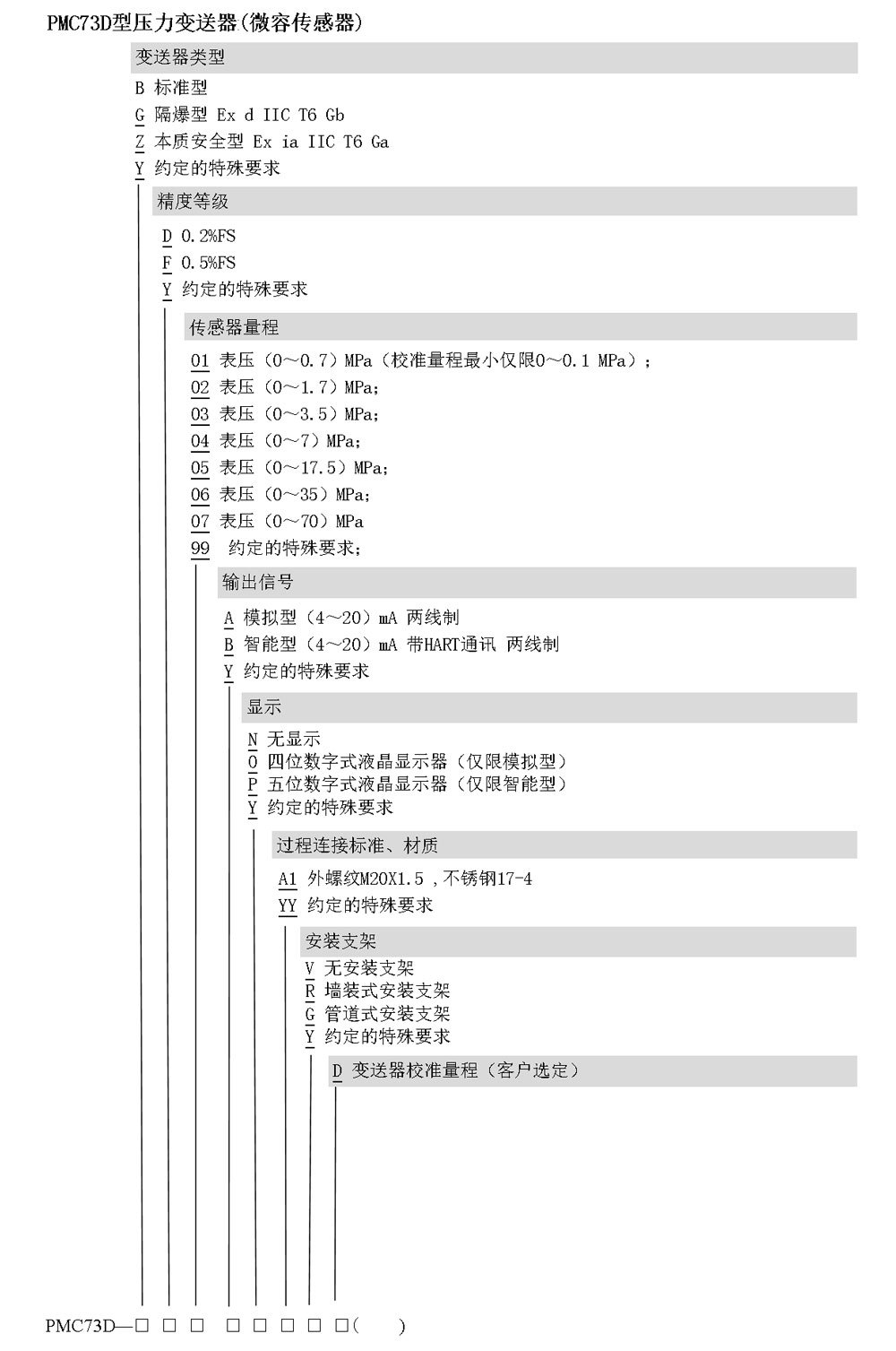

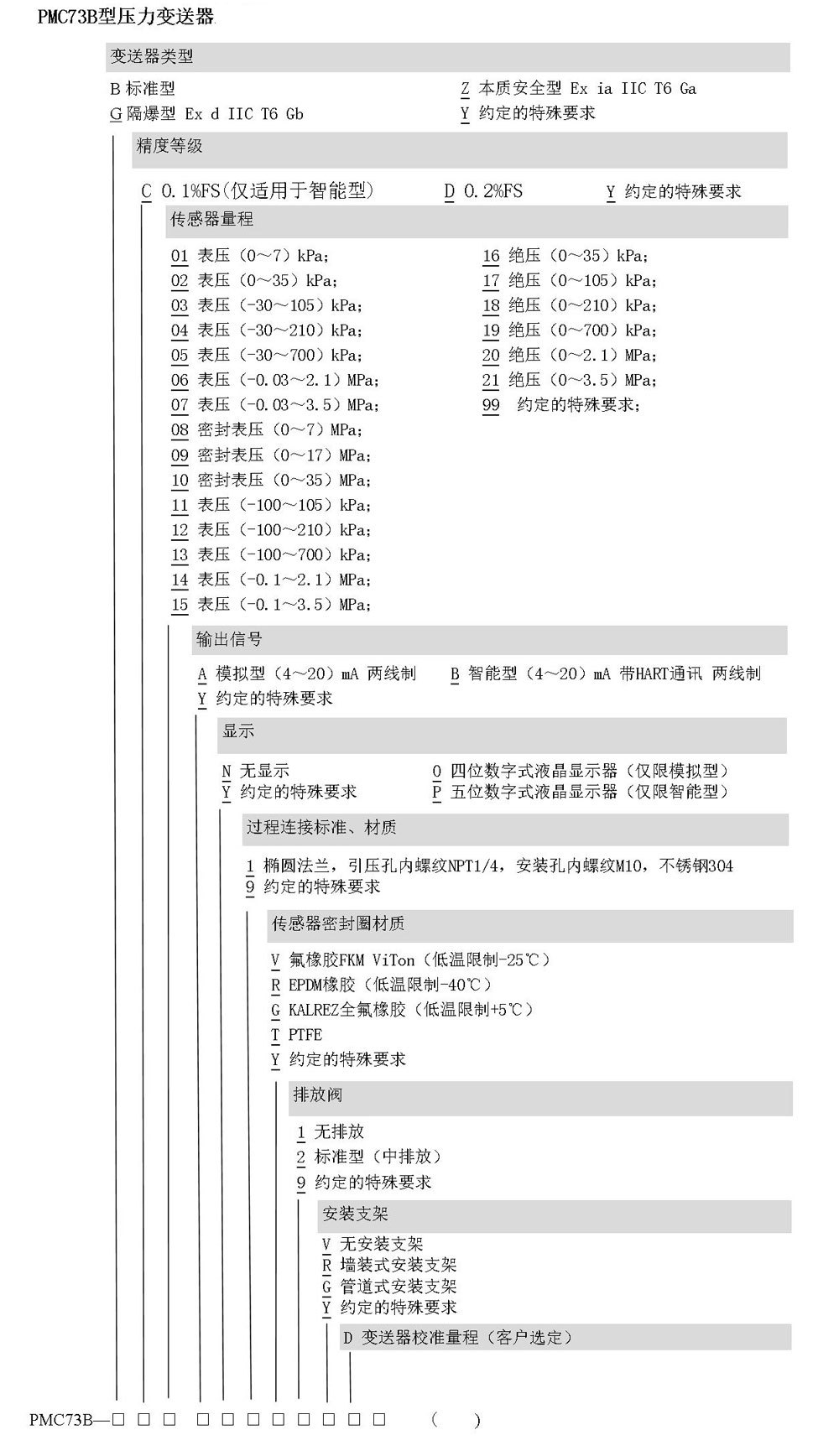

订货选型表

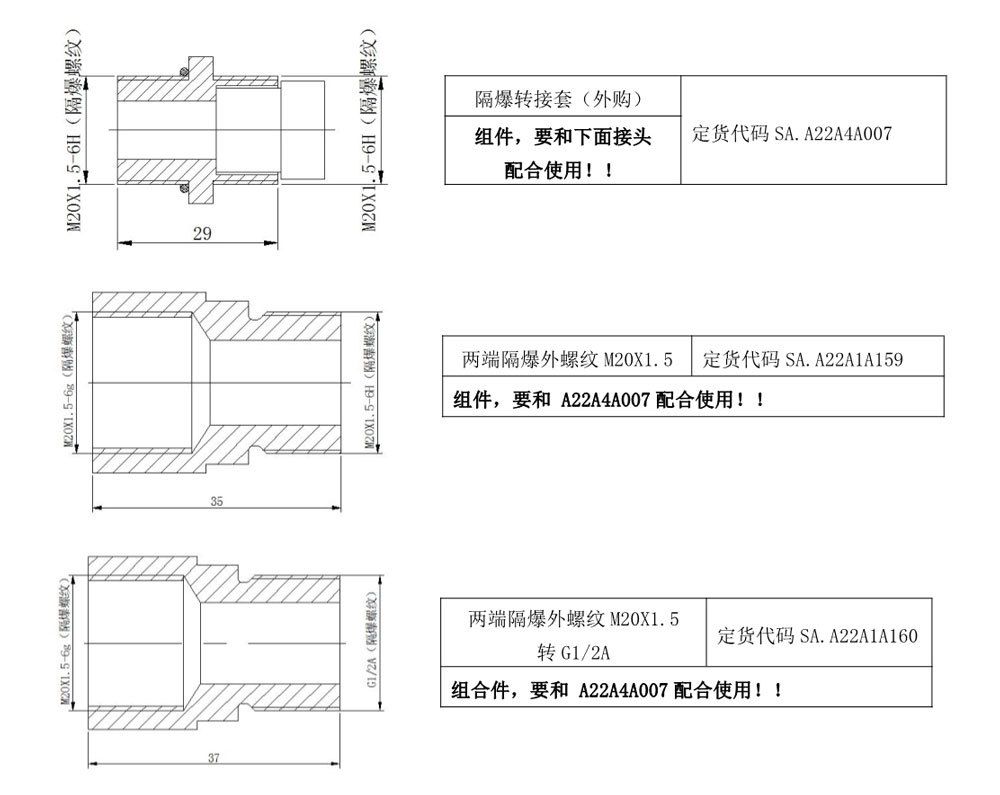

附件
