pmc43型压力变送器
所属分类：星力平台的产品中心
关键词： pmc43型压力变送器
产品特点
采用陶瓷电容传感器或金属扩散硅传感器，获广泛适用性， 适用于微压测量，真空测量，高压测量，高低温，耐腐蚀压力测量及高洁净条件测量；具有模拟型和智能型，0.1%高精度，10:1宽量程比， 数字化线性温度补偿， 带hart 通讯协议， 具本质安全型， 不锈钢外壳更适用于洁净环境。
工作原理
·陶瓷电容干式传感器
由96%或99%氧化铝陶瓷膜片构成一个平板电容结构。传感器的介质压力直接作用于陶瓷传感器膜片，使测量膜片产生偏移。正常压力使测量膜片产生偏移0.025mm。超压状态也只使测量膜片偏移0.1mm。此时，测量膜片位移产生的电容量经由与其直接连接的电子部件检测，放大和转换为标准信号输出。
·金属扩散硅压阻式传感器
压力传感器是一种在硅基片上真空扩散半导体而制成的标准硅电阻应变桥。它与被测介质直接隔有一层不锈钢波纹片，在应变电桥与不锈钢波纹片之间充有中介液——硅油。当压力p作用在波纹片上并通过中介液传给应变电桥，桥电阻的变化使电桥失衡输出一系列与压力成正比的电压信号。通过信号放大，电路转换成4~20ma输出。
|
技术参数 |
·测量范围 |
相对压力：最大测量范围 (0 ～4)mpa；最小测量范围 （0～800）pa |
|
|
陶瓷电容传感器 |
负相对压力：最大测量范围 (-0.1～ 2)mpa ；最小测量范围 （-500～ 500）pa |
|
|
|
绝对压力：最大测量范围 （0~4）mpa；最小测量范围 （0~1）kpa |
|
|
扩散硅压阻式传感器 |
相对压力：最大测量范围 (0 ～35)mpa；最小测量范围 （0～1）kpa |
|
|
|
绝对压力：最大测量范围 0~35mpa；最小测量范围 0~3.5kpa |
|
|
·测量精度 |
综合误差（包括线性度、迟滞和重复性） |
|
|
|
智能型： 0.1%标准量程；模拟型：0.2%标准量程 |
|
|
·长期稳定性 |
每年≤±0.1%；每三年≤±0.25% |
|
|
·允许介质温度 |
pmc43型：-40℃～ 110℃； pmc47型：-40℃～ 135℃，150℃可持续一小时 |
|
|
·允许环境温度 |
-40℃～ 85℃ |
|
|
·允许储存温度 |
-40℃～ 85℃ |
|
|
·温度影响 |
pmc43模拟型 |
|
|
|
-10℃～ 60℃每10k±0.15%； -40℃～-10℃、 60℃～ 85℃每10k ±0.2% |
|
|
|
pmc43智能型 |
|
|
|
-10℃～ 60℃每10k±0.1%；-40℃～-10℃、 60℃～ 85℃每10k ±0.15% |
|
|
·信号输出 |
模拟型：4~20ma 二线制 ；现场dip开关调节0s或2s |
|
|
|
智能型：4~20ma 二线制带hart通讯协议 |
|
|
|
报警信号：零点3.6ma 满量程22ma |
|
|
·阻尼时间 |
现场dip开关调节 0s或2s ，用hart 通讯手操器或微机调节0-40s |
|
|
·分辨率 |
1μa |
|
|
·电磁兼容抗 |
射频电磁场辐射抗扰度 |
|
|
|
射频场感应的辐射抗扰度符合gb/t17626.3-1998.10v/m，符合a级。 |
|
|
|
射频场感应的传导抗扰度 |
|
|
|
射频场感应的传导抗扰度符合gb/t17626.6-1998.u=10v，符合a级。 |
|
|
·工作电源 |
模拟型：11.5~45vdc；智能型：12~36v dc |
|
|
·与介质接触部分材料 |
陶瓷传感器：96%或99%氧化铝 |
|
|
|
陶瓷传感器密封材料：氟橡胶、fkmviton、epdm橡胶、全氟橡胶kalrez |
|
|
|
金属扩散硅压阻式传感器：不锈钢316l |
|
|
|
金属扩散硅压阻式传感器密封材料：不锈钢焊接 |
|
|
·过程连接材料 |
不锈钢304、316l、哈氏合金c276或约定的其他材料 |
|
|
·与介质非接触部分材料 |
外壳不锈钢304 |
|
|
·震动影响 |
2g 15hz-150hz、1g 150hz-2000hz 条件下无影响 |
|
|
·预热时间 |
模拟型200ms； 智能型2s |
|
|
·响应时间 |
模拟型60ms； 智能型230ms |
|
|
·设定时间 |
模拟型180ms； 智能型650ms |
|
|
·防护等级 |
标准ip66；可选ip68 |
|
|
·允许环境湿度 |
100%rh |

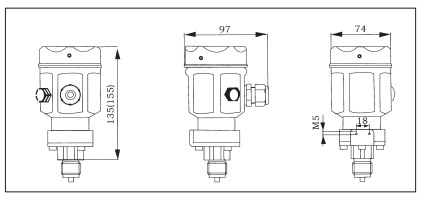

外型结构
尺寸单位：mm,外壳不锈钢asi316lmax.1.4kg；可选可视盖或盲盖括号内数值为带可视盖仪表尺寸

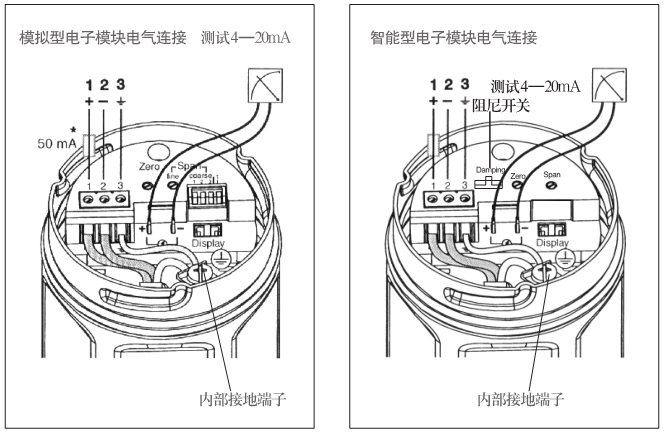

电气连接（拟型和智能型电子模块接线）
二芯电缆直接连接至电子模块的接线端子
·电源：模拟型：11.5~45 vdc；智能型：12~36v dc
·电缆：模拟型：二芯仪表电缆 智能型：屏蔽双绞线
接线端子：0.14~2.5mm²（awg25~14）
·内含极性反接保护电路，抗高频、抗过压冲击
·信号测试：在不影响过程测量的前提下，可利用电子模块上的插头测出电流输出值
·将屏蔽层或接地端子（如果存在）接至内部接地端子，请勿接至端子3

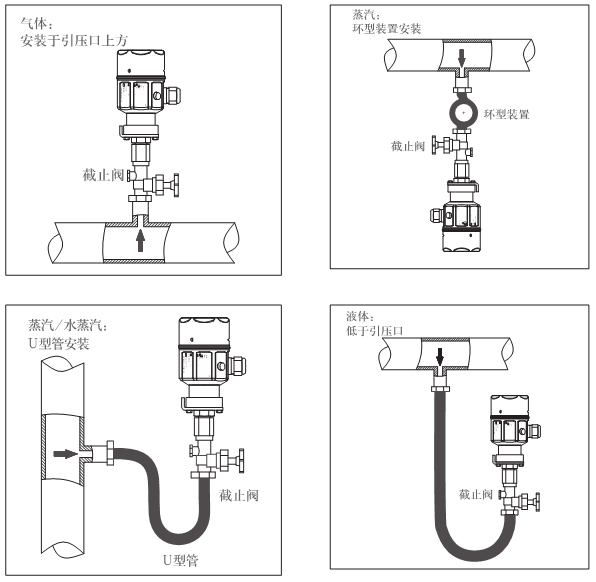

仪表安装（安装指导）
pmc43、pmc47采用与普通压力表同样的连接方式，具体的安装位置取决于工况要求
·气体：高于引压口
·液体：低于引压口或与引压口齐平
·蒸汽/水蒸气：低于引压口
（建议采用环形装置）
清洗 采用扩散硅金属膜片
金属膜片不能被坚硬的物体挤压和清洗

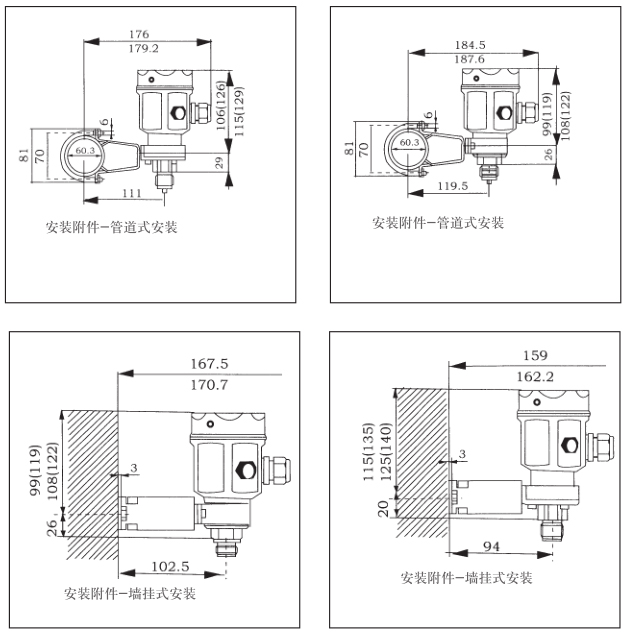

墙挂式和管道式安装
pmc43采用墙挂式或管道式（垂直和水平）安装，需选用安装附件
单位尺寸：mm

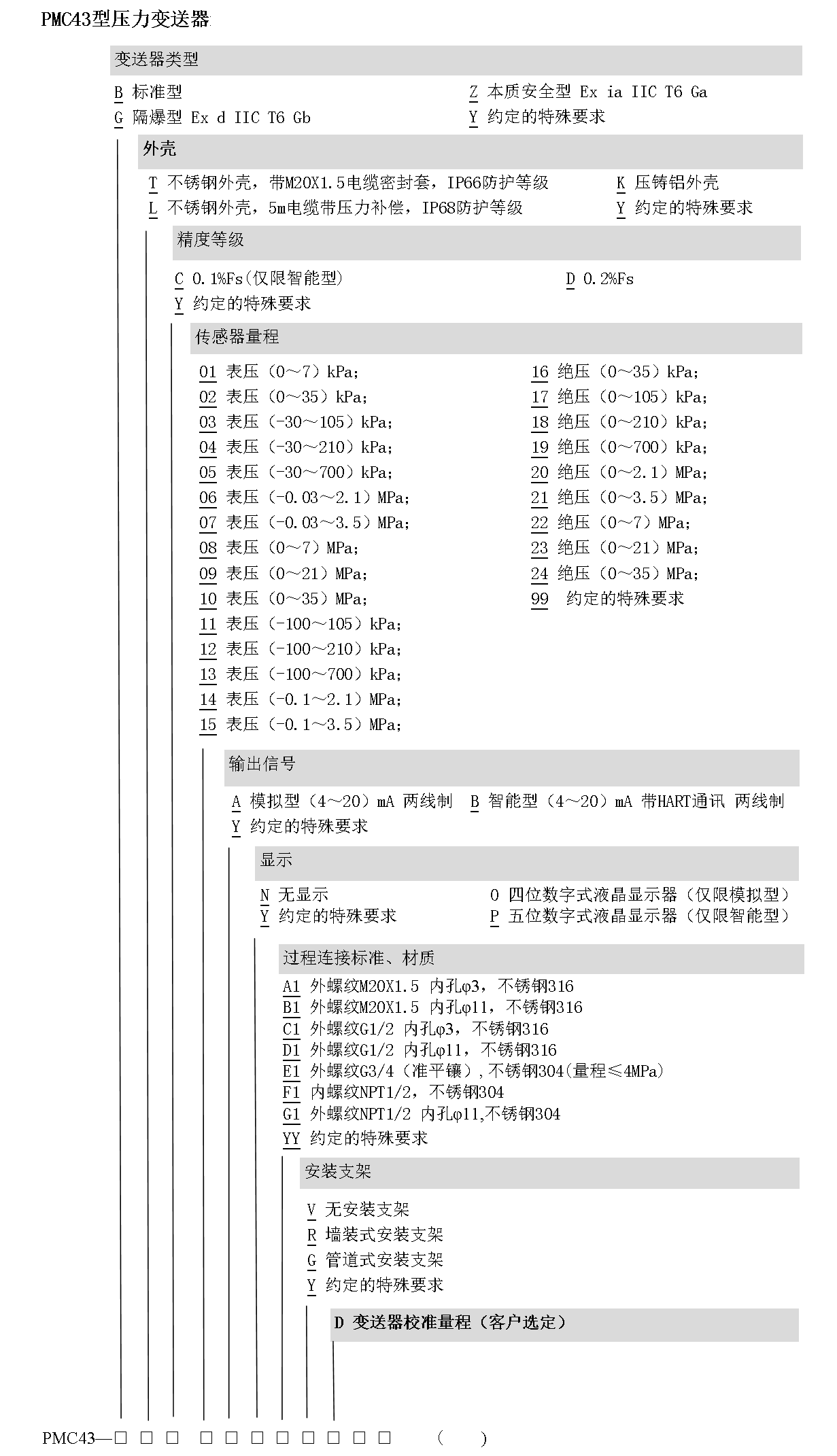

订货选型表
