msg6100型压力变送器

msg6100型压力变送器

所属分类:星力平台的产品中心

关键词: msg6100型压力变送器

产品特点

采用美国原产硅压阻传感器敏感元件,产品基础性能质量更有保障  全系列化产品组合、多档次多品种规格,具广泛适用性。全新模块化结构设计,可靠性、经济性进一步提升。运用更多智能化技术产品性能功能改善。适用于微压、高压、高温、低温和腐蚀条件下的压力测量。


工作原理

利用半导体平面工艺技术在硅片上制作成电阻桥路。介质压力适用金属隔膜片产生偏移,通过中介液将压力传递至电阻桥路。电阻桥路受到压力,将会输出与压力信号呈线性关系的电压信号,并被电子部件进一步处理,转换为标准信号输出。


技术参数



·测量范围

相对压力:最小测量范围0~1kpa;最大测量范围0~70mpa





绝对压力:最小测量范围0~35kpa;最大测量范围0~70mpa





负相对压力:最小测量范围-1~0kpa;最大测量范围-0.1~70mpa



·测量精度

模拟型





综合误差(包括线性度、重复性和迟滞)优于±0.5%fs、±0.2%fs





智能型





1:1~10:1量程比  0.1%设定量程;





10:1~20:1量程比(0.05% 0.005%×td)%设定量程



·温度范围

允许介质温度-40~ 120℃;允许环境温度-40~ 85℃





隔离膜片结构高温型400℃;隔离膜片结构低温型-80℃





允许储存温度-40~85℃



·传感器允许过压

额定量程3倍压力



·供电电源

12~36v dc



·长期稳定性

每年优于0.1%f.s;5年优于0,25%f.s



·温度影响

msg6100模拟型-20℃~ 60℃相对于25℃≤±0.6%标准量程





msg6100智能型 -40℃~ 85℃性对于25℃≤±0.5%标准量程



·阻尼

智能型0~40s连续可调;模拟型0/2s



·抗振动

2g 1000hz±0.05%g



·抗冲击

50g  11mesc



·允许环境湿度

相对湿度100%rh



·信号输出

模拟型 4~20ma  二线制





智能型 4~20ma  二线制带hart通讯功能





零点最小报警电流范围:3.7ma





满足最大报警电流范围:22ma



·启动时间

3s无需预热



·传感器充灌液

硅油、厌氧油



·与介质接触部分材料

过程连接件:不锈钢304  不锈钢316l





传感器膜片:不锈钢316l 哈氏合金c



·与介质非接触部分材质

外壳压铸铝带环氧树脂涂层  重量约1kg



·现场显示终端

智能型5位液晶数字显示终端





模拟型3 1/2液晶数字显示终端



·防护等级

ip66



·防爆等级

隔爆型 ex d ⅱc t6 gb; 本安型 ex ia ⅱc t6 ga

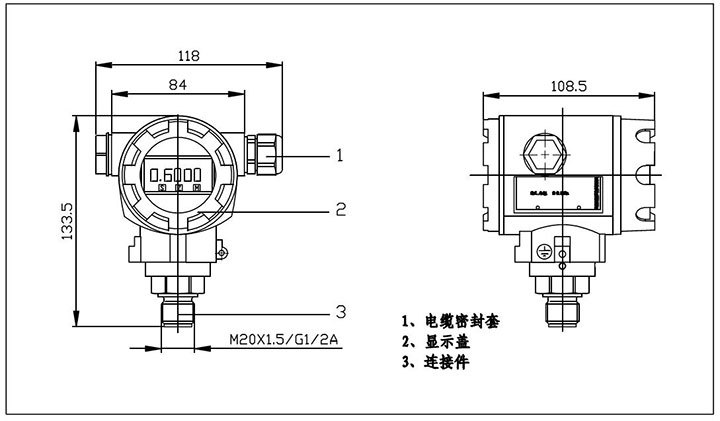

外形结构

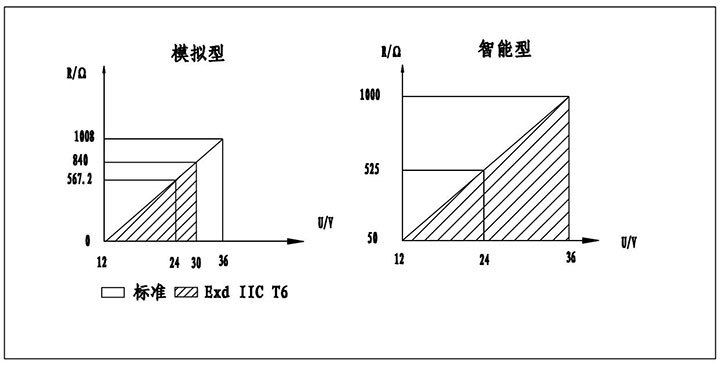

负载特性

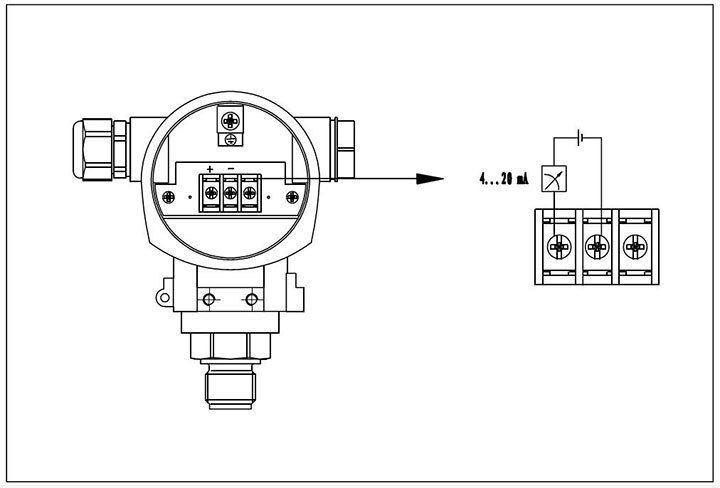

电气连接

m4螺钉接线端子适用于0.5~2mm²线径,m20×1.5内螺纹电缆引入孔,

带电缆密封套用于外径6~8mm电缆线。

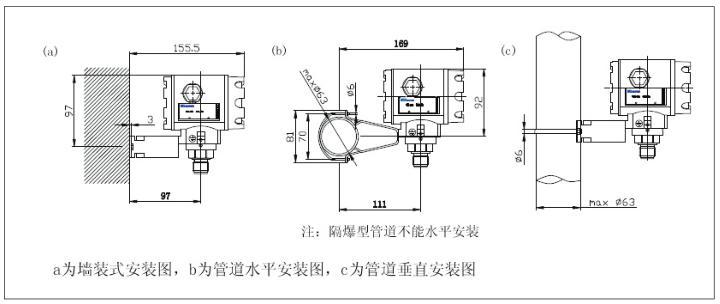

安装方式

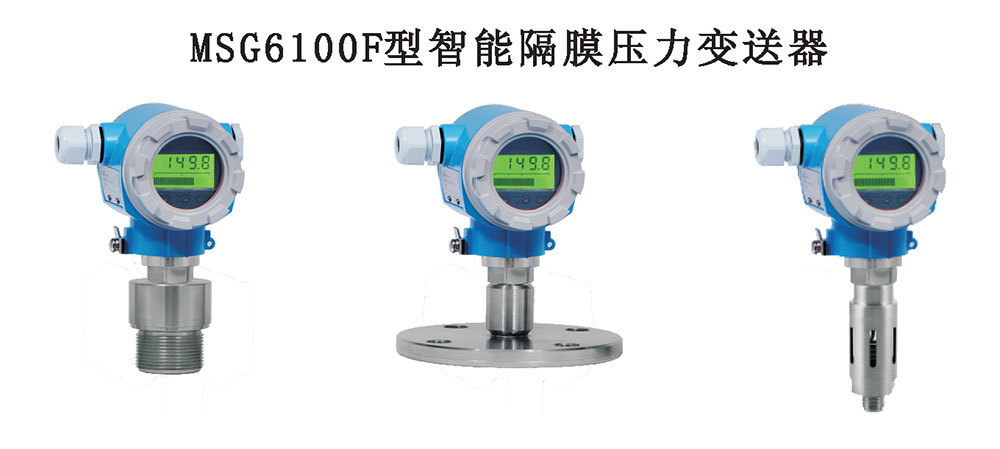

产品特点

采用扩散硅传感器加装充油焊接密封隔膜结构,多种过程连接方式,特种材料膜片,具本质安全型,隔爆型,适用卫生洁净、高温、低温、腐蚀条件的压力测量。

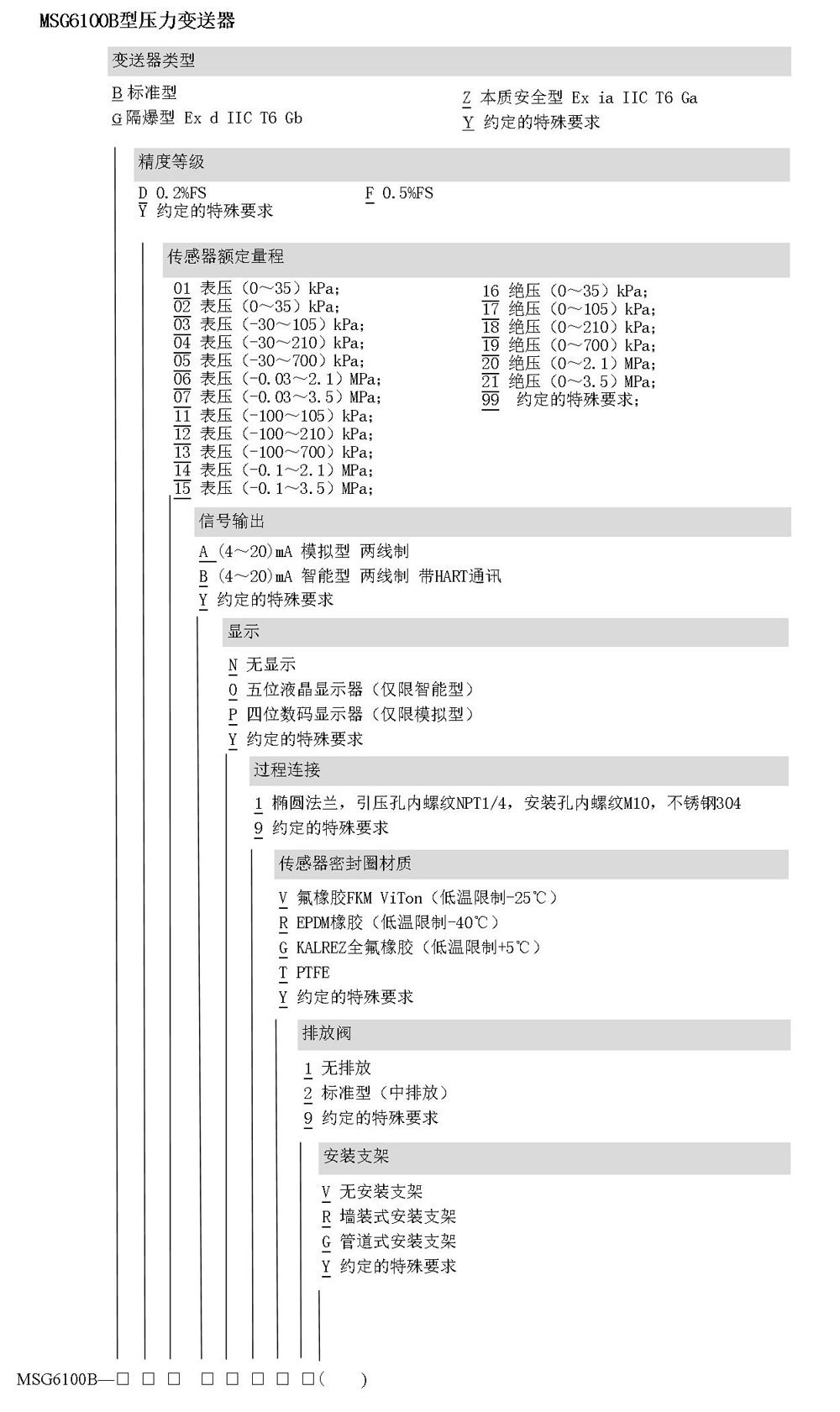

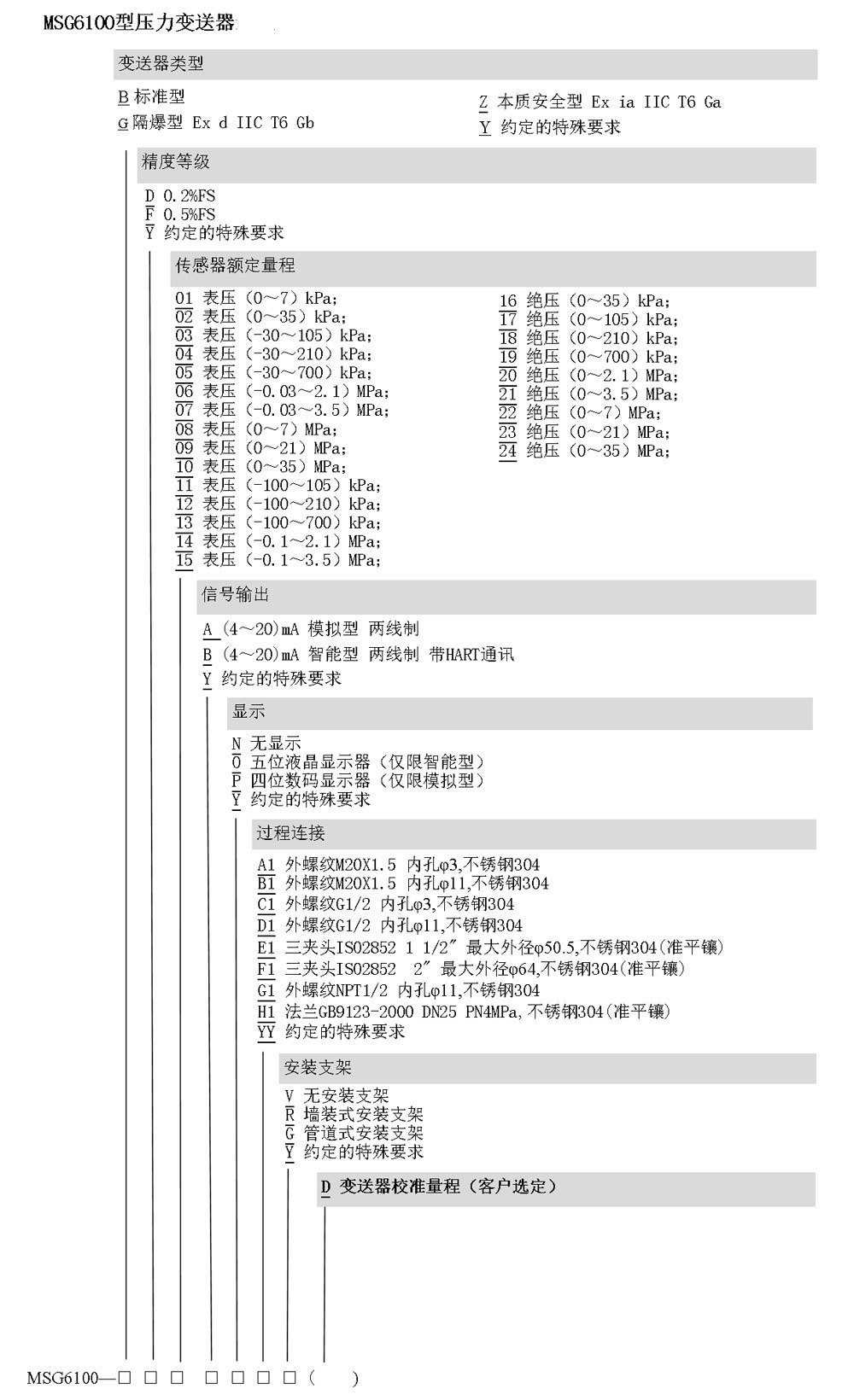

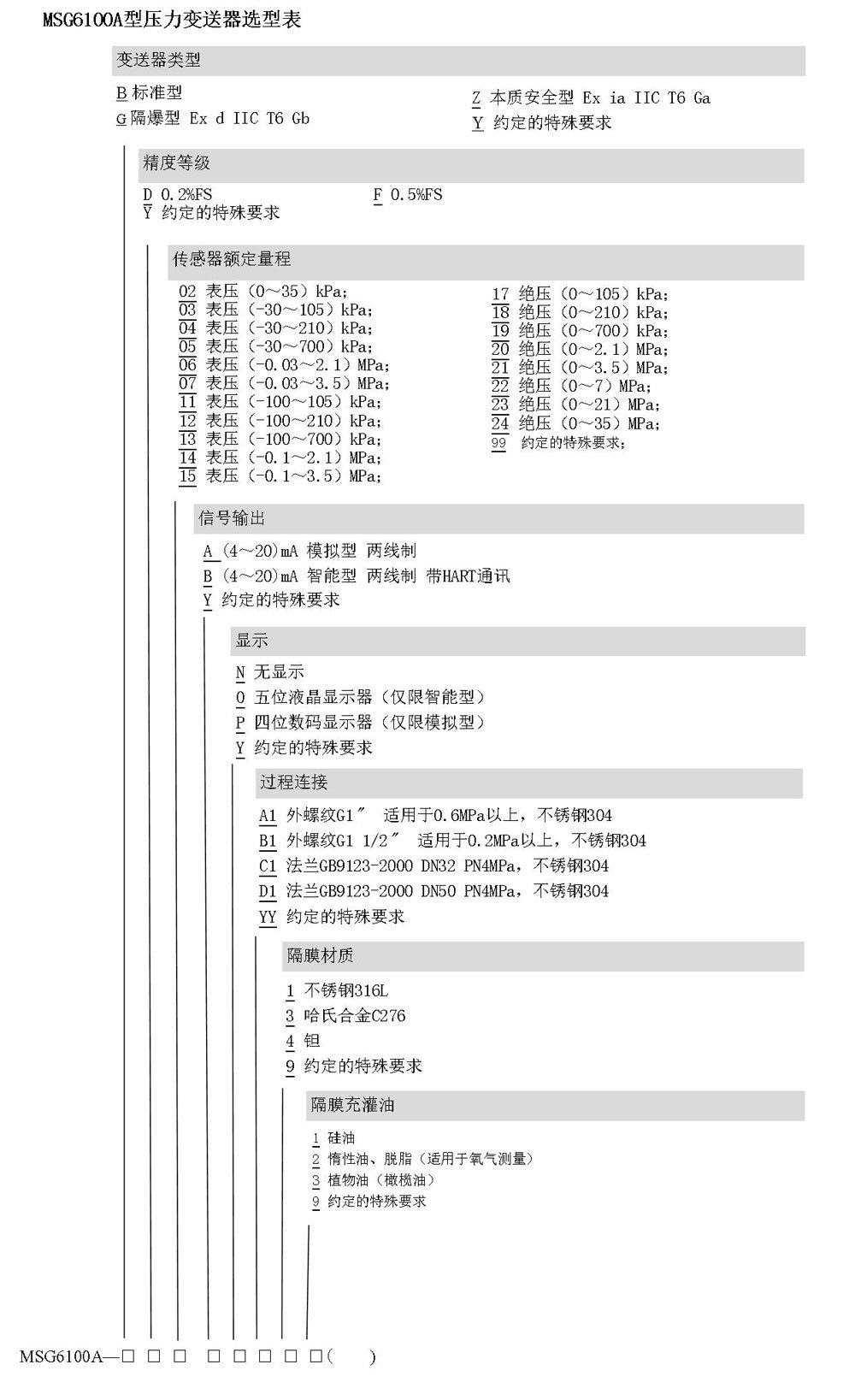

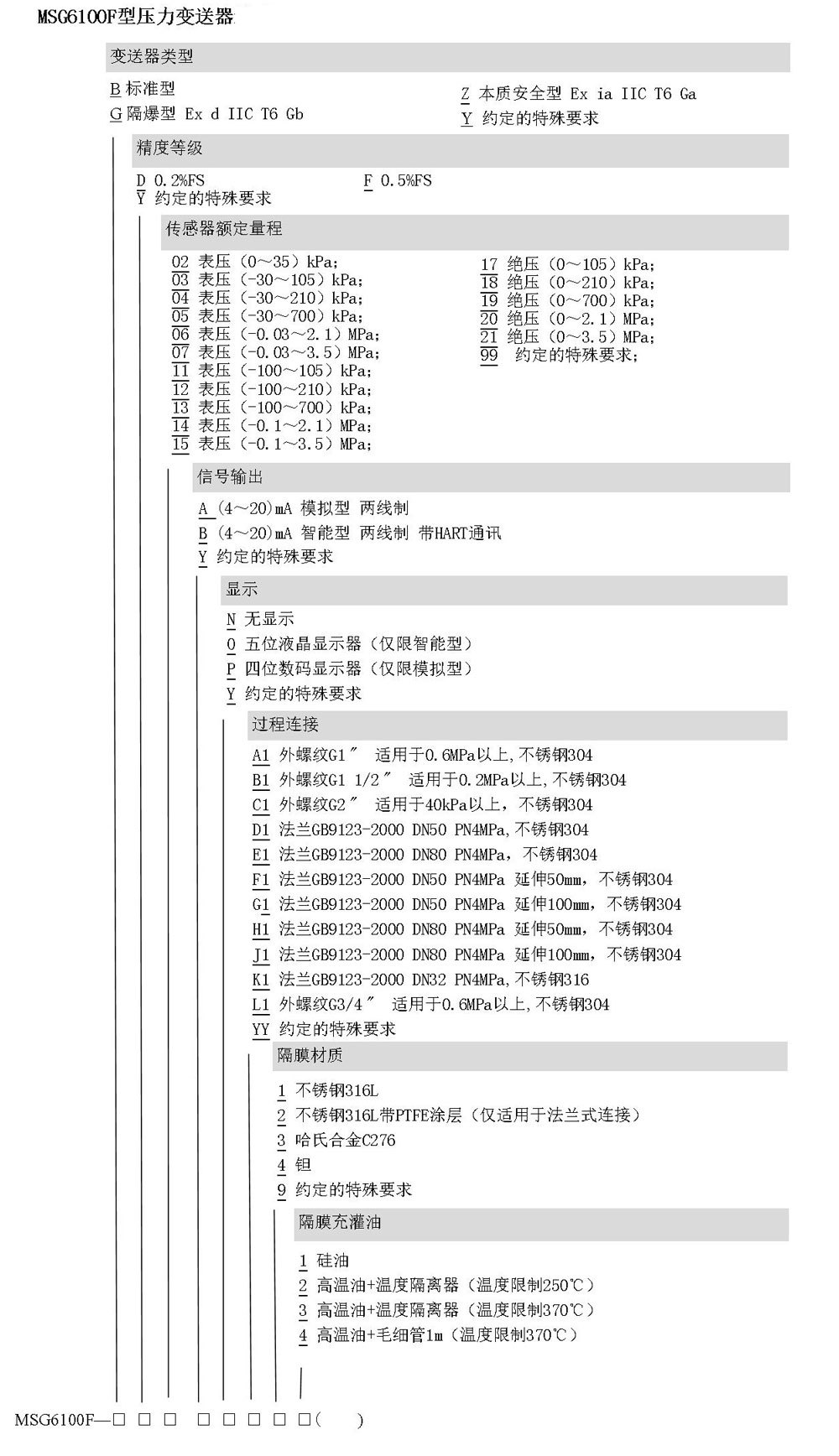

订货选型表
